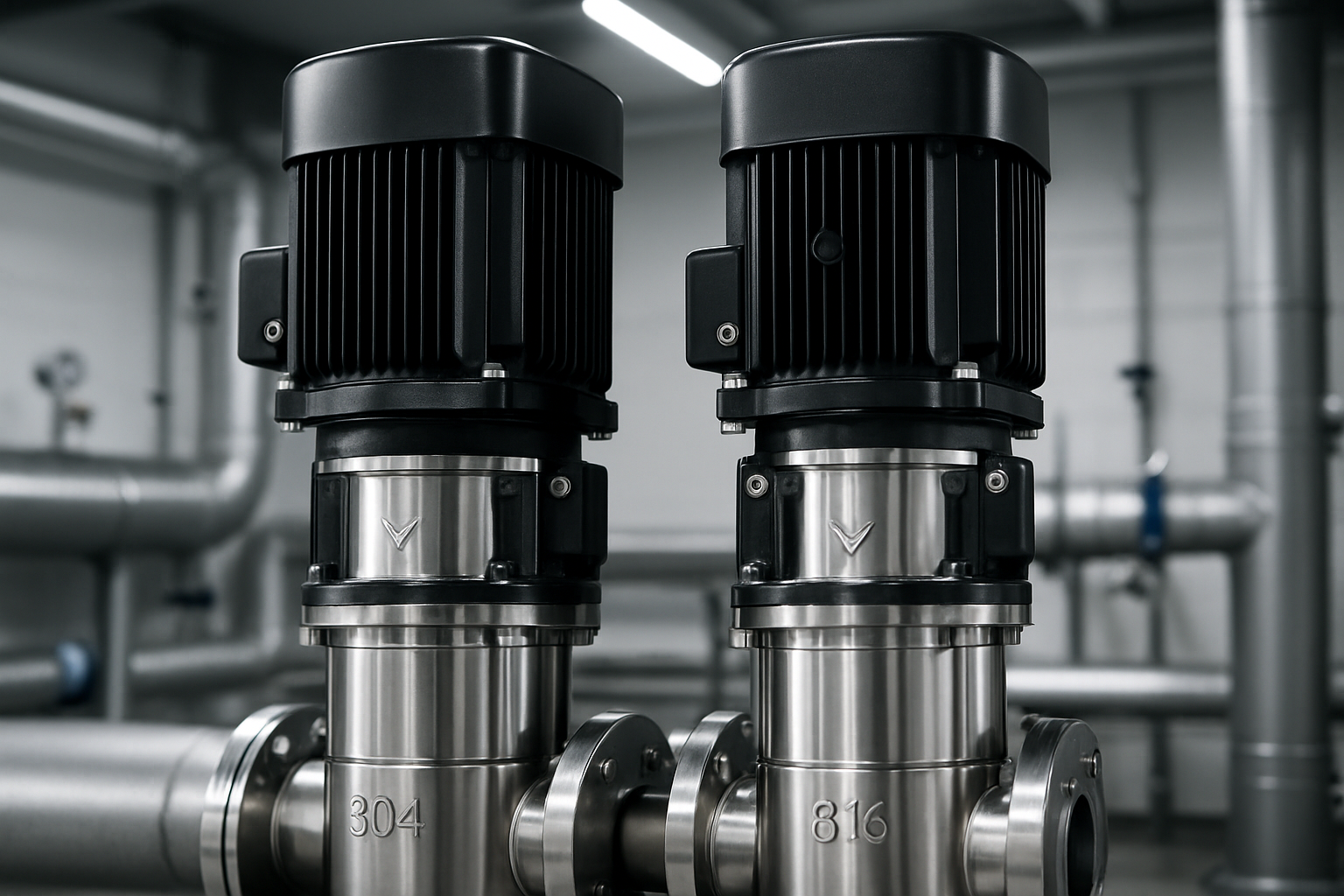

חברות רבות העומדות לפני רכישת משאבה אנכית מסוג CSB Vertical CDLF נתקלות במבוכה טכנית מובהקת: האם לבחור את הדגם הסטנדרטי העשוי נירוסטה 304, או להשקיע יותר בגרסת הנירוסטה 316 המוגנת? ההפרש במחיר עשוי להגיע ל-25-40 אחוז בהתאם לדגם, אך בחירה לא נכונה עלולה לגרום לפגיעה קורוזיבית שתקצר את אורך החיים של המשאבה ב-60 אחוזים או יותר.
אני רואה מקרב מקרים שבהם לקוחות רכשו משאבת 50CDLF16-70 בנירוסטה 304 סטנדרטית, ותוך שנתיים-שלוש נתקלו בקורוזיה מואצת. במקרים אחרים, לקוחות השקיעו בנירוסטה 316 למרות שהסביבה לא הצריכה זאת כלל, ופשוט בזבזו כסף. המדריך הזה נועד לסייע לכם לקבל את ההחלטה הנכונה.
מהי בעצם נירוסטה, ומה מבדיל בין 304 ל-316?
נירוסטה (Stainless Steel) היא סגסוגת ברזל עם כרום ומתכות נוספות שמעניקות לה עמידות בפני קורוזיה. ההבדל המרכזי בין 304 ל-316 טמון בכמות המוליבדן — יוון קטלטי שמגביר משמעותית את העמידות בפני חומצות, מלחים וכלוריד.
הרכב כימי של נירוסטה 304 (AISI 304)
- כרום: 18-20%
- ניקל: 8-10.5%
- פחמן: עד 0.08%
- מוליבדן: 0% (כמעט לא קיים)
הרכב כימי של נירוסטה 316 (AISI 316)
- כרום: 16-18%
- ניקל: 10-14%
- פחמן: עד 0.08%
- מוליבדן: 2-3%
תוספת המוליבדן היא הגורם המכריע: היא יוצרת שכבת הגנה חזקה יותר על פני השטח החשוף, ומונעת חדירה של יוני כלוריד — הגורמים העיקריים לקורוזיה מקומית (pitting corrosion).
כיצד קורוזיה תוקפת משאבות אנכיות CDLF?
משאבות אנכיות מסוג CSB Vertical CDLF מורכבות ממספר רכיבים קריטיים העשויים נירוסטה: גוף המשאבה, המאיצים (Impellers), הצירים, החלקים ההידראוליים והמפזרים. כולם חשופים למים שמועברים — ובתנאים מסוימים, הנזק יכול להתחיל תוך חודשים בודדים.
שלושה מנגנוני קורוזיה נפוצים
- קורוזיה כללית (General Corrosion): פגיעה אחידה על פני השטח, נדירה בנירוסטה איכותית.
- קורוזיה מקומית — Pitting: נקודות חור עמוקות שנוצרות בנוכחות כלוריד גבוה. זהו הסוג הנפוץ ביותר במשאבות מים.
- קורוזיה בין-גרעינית (Intergranular Corrosion): פגיעה לאורך גבולות הגרעינים של המתכת, בעיקר אם הריתוך לא בוצע נכון.
בדגמים כמו 50CDLF16-70, שעובדים במערכות מים לחץ גבוה, הפגיעה תחילה בדרך כלל באימפלור או בצירים — ומשם מתפשטת לכל המערכת. במקרה של פגיעה מקומית, הביצועים יורדים בצורה דרמטית עוד לפני שיש סימן ויזואלי ברור לקורוזיה.
מתי נדרשת נירוסטה 316? מפרט משאבה מקצועי
המפתח לבחירת חומר הגלם הנכון הוא הבנת איכות המים שהמשאבה תטפל בהם. להלן מצבים שבהם נירוסטה 316 היא הכרח, לא פשרה:
אזורי חוף וסביבה ימית
כל מתקן הממוקם במרחק של עד 5 ק"מ מקו החוף חשוף לאדי מלח אטמוספריים ולמי ים. אפילו אם המשאבה מטפלת במי שתייה רגילים, האוויר הסביבתי יכול לגרום לקורוזיה חיצונית מואצת. במקרים אלו, נירוסטה 316 היא הבחירה הנכונה.
מי ים ומי תהליך מלוחים
כל מערכת שמטפלת במי ים, מי צוננים, מי תהליך תעשייתיים או מי השקיה מליחים — חייבת להיות עשויה נירוסטה 316, לעיתים אף 316L או סגסוגות מתקדמות יותר כמו Duplex 2205.
תעשיות כימיות ומזון
במפעלי מזון, משקאות, חלב, יין, שמנים, תרופות וכימיקלים — נדרשת נירוסטה 316 גם כדי להימנע מזיהום המוצר, וגם בגלל רמת הכלוריד והחומציות של הנוזלים המועברים.
מים עם כלוריד מעל 200 ppm
אם בדיקת מעבדה של מי הכניסה מגלה ריכוז כלוריד (Cl⁻) מעל 200 חלקים למליון, מומלץ מאוד לשקול נירוסטה 316. בישראל, במקומות מסוימים בנגב, בערבה ובאזורים חקלאיים, רמות הכלוריד במי הקידוח עשויות להגיע ל-300-500 ppm ויותר.
מתי נירוסטה 304 מספיקה? חישוב נכון לשימוש שלכם
נירוסטה 304 היא חומר מצוין ועמיד לאורך שנים רבות במגוון יישומים, ובמקרים הבאים היא הבחירה המומלצת:
- מי שתייה עירוניים רגילים עם ריכוז כלוריד נמוך (מתחת ל-150 ppm)
- מערכות הגברת לחץ ביתיות ומסחריות באזורים לא חופיים
- מערכות מילוי מאגרים למים נקיים
- מערכות כיבוי אש במבנים פנימיים שאינם חשופים לסביבה ימית
- מערכות מים חמים למערכות סולאריות במים תקניים
במרבית האזורים המרכזיים בישראל — תל אביב, רמת גן, גבעתיים, הרצליה, רעננה, כפר סבא, פתח תקווה, רמת השרון — איכות המים העירוניים מספיק טובה כך שנירוסטה 304 תספק ביצועים מצוינים לאורך 15-20 שנה ויותר.
השוואת משאבות: CSB Vertical CDLF מול Grundfos CR — האם חומר הגלם משפיע?
בעת השוואת משאבות בין יצרנים, חשוב לזכור שהמפרט הטכני לא תמיד מפרט את סוג הנירוסטה בצורה ברורה. לדוגמה:
CSB Vertical 50CDLF16-70
- זמין בנירוסטה 304 סטנדרטי
- זמין בנירוסטה 316 כאופציה מוגדרת
- חלקי המגע עם הנוזל: גוף, מאיץ, צירים ומפזרים
- מחיר: הפרש של כ-30% בין הגרסאות
Grundfos CR (דגם מקביל)
- סטנדרט: חלקי הידראוליקה מנירוסטה, גוף מברזל יצוק או נירוסטה לפי בחירה
- אופציות מתקדמות: AISI 316 למגע עם נוזל
- מחיר: בדרך כלל גבוה יותר מ-CSB, אך איכות העיבוד עקבית
לכן, בעת בחירת משאבה חשוב לא רק להשוות ספיקה ולחץ, אלא גם לוודא בדיוק איזה חומר בניה משמש בכל רכיב. במקרים רבים, יבואן רשמי כמו דודי משאבות מים יכול לספק מפרט מפורט וייעוץ מותאם אישית.
השוואה אובייקטיבית: CSB מול KSB — נירוסטה במבט השוואתי
יצרנית KSB הגרמנית מציעה סדרת משאבות אנכיות רב-דרגתיות בסטנדרטים גבוהים. דגמים כמו KSB Movitec זמינים בנירוסטה 316 סטנדרטית, בעוד ש-CSB Vertical CDLF מציעה את שתי האפשרויות.
טבלת השוואה: דגמים נפוצים של CSB Vertical
| דגם | ספיקה (מ³/ש) | לחץ (מטר) | נירוסטה 304 | נירוסטה 316 |
|---|---|---|---|---|
| 50CDLF8-60 | 8 | 60 | ✔ | ✔ (אופציה) |
| 50CDLF16-70 | 16 | 70 | ✔ | ✔ (אופציה) |
| 80CDLF16-90 | 16 | 90 | ✔ | ✔ (אופציה) |
| 100CDLF20-110 | 20 | 110 | ✔ | ✔ (מומלץ) |
מבחינת עלות, נירוסטה 316 מוסיפה בדרך כלל 25-40 אחוז למחיר המשאבה. אולם, במקרים שבהם קורוזיה תתרחש, עלות ההחלפה והתיקון תהיה גבוהה פי כמה וכמה.
כיצד לזהות שמשאבה איכותית? סטיות במשאבות
בעת רכישת משאבה אנכית טכני, חשוב לזהות סטיות וליקויי ייצור. להלן מספר סימני אזהרה:
- חוסר סימון ברור על המוצר: משאבה איכותית תמיד מסומנת בתקן החומר — AISI 304 או AISI 316.
- גימור לא אחיד: נירוסטה צריכה להיות חלקה ומבריקה. גימור מחוספס או כהה עשוי להצביע על סגסוגת נחותה.
- משקל נמוך באופן חשוד: משאבות שעשויות מנירוסטה זולה או מדוללת יהיו קלות יותר.
- חוסר תעודות: יבואן רשמי יספק תעודת חומר (Material Certificate) המאשרת את סוג הנירוסטה.
דודי משאבות מים, כיבואן רשמי, מקפיד לספק עם כל משאבת CDLF תעודת חומר ואישורי בדיקה, כך שהלקוח יודע בדיוק מה הוא קונה.
פירוש מפרט טכני של משאבת CDLF: נירוסטה בשטח
כשאתם קוראים את המפרט הטכני של משאבה אנכית, שימו לב לנקודות הבאות:
- Material of Construction: רשום בדרך כלל בטבלה או בהערות השוליים. חפשו את הביטוי "SS304" או "SS316".
- Wetted Parts: החלקים הבאים במגע עם הנוזל. אלו הם החלקים הקריטיים שצריכים להיות עשויים נירוסטה איכותית.
- Housing/Casing: גוף המשאבה. במקרים מסוימים, יצרנים משתמשים בגוף ברזל יצוק וחלקים פנימיים מנירוסטה — חשוב לדעת זאת.
- Shaft Material: הציר חייב להיות נירוסטה או פלדה מצופה, במיוחד במשאבות אנכיות.
התאמת מנוע למשאבת CDLF: קילוואט והספק בהקשר לחומר הגלם
סוג הנירוסטה אינו משפיע ישירות על הספק המנוע הנדרש, אך הוא משפיע על התנגדות החיכוך הפנימי והאיכות לאורך זמן. משאבה שנפגעה מקורוזיה תדרוש הספק גבוה יותר כדי להשיג את אותה ספיקה, עקב עיוותים ושינויים בפרופיל המאיץ.
לכן, בחירת נירוסטה 316 באזורים מאתגרים משמעותה שמירה על יעילות אנרגטית לאורך זמן — לא רק הגנה פיזית.
מחקרים וממצאים: מה אומרים המומחים?
מחקרים של NACE International (האגודה הבינלאומית למניעת קורוזיה) מראים שבנוכחות כלוריד מעל 200 ppm ב-pH ניטרלי, קורוזיה מקומית בנירוסטה 304 מתרחשת תוך 6-24 חודשים. לעומת זאת, נירוסטה 316 מציגה עמידות פי 4-5 בתנאים זהים.
במחקר שנערך על ידי איגוד המשאבות האירופי (Europump), תיעדו תקלות במשאבות הידרנטים לכיבוי אש שהותקנו באזורי חוף עם נירוסטה 304 — כ-40% מהמערכות דרשו החלפה או תיקון משמעותי תוך 5 שנים. במקביל, מערכות עם נירוסטה 316 הציגו שיעור תקלה של 8% בלבד.
איך לקרוא עקומת ספיקה-לחץ של משאבה אנכית בהקשר לחומר הגלם?
עקומת הספיקה-לחץ של משאבה היא כלי קריטי לבחירת הדגם הנכון. אבל חשוב לדעת: עקומה זו תקפה רק כאשר המשאבה במצב תקין. קורוזיה, שחיקה או פגיעה בחומרי הגלם תגרום לסטייה מהעקומה המוצהרת.
אם אתם עובדים עם מים מאתגרים (מליחים, כימיים, או בסביבה קורוזיבית), העקומה תישאר יציבה לאורך זמן רק אם בחרתם בחומר הגלם המתאים — כלומר, נירוסטה 316.
מקרה מעשי: החלפת משאבה 50CDLF16-70 בחדר משאבות בהרצליה
לקוח בהרצליה פנה אלינו לאחר שהמשאבה במערכת הגברת לחץ המים של הבניין נכשלה לאחר 3 שנים בלבד. הבניין ממוקם במרחק של 1.2 ק"מ מהחוף, והמשאבה המקורית הייתה CSB Vertical 50CDLF16-70 בנירוסטה 304.
בבדיקה שערכנו, זיהינו קורוזיה מקומית (pitting) על המאיץ, ופגיעה בצירים. המלצנו על החלפה מלאה בדגם זהה, אך בנירוסטה 316. מאז ההתקנה, המערכת פועלת ללא תקלות כבר 6 שנים.
במקרה זה, ההשקעה הנוספת (כ-1,200 ₪ על המשאבה) חסכה עלויות החלפה, תיקונים, והפסקות שירות לדיירים.
לסיכום: כיצד לבחור נכון?
הבחירה בין נירוסטה 304 ל-316 במשאבות CSB Vertical CDLF איננה החלטה שרירותית. היא תלויה בסביבת העבודה, באיכות המים, ובמרחק מאזור החוף. השקעה נבונה בנירוסטה 316 תחסוך בסופו של דבר כסף רב, תחזוקה ותקלות.
אני ממליץ תמיד לבצע בדיקת מים מקדימה, להתייעץ עם יבואן רשמי, ולא להסתפק במחיר הנמוך ביותר. במקרה של ספק — תמיד עדיף להשקיע בנירוסטה 316.
