תחנות שאיבה תעשייתיות – תכנון נכון ובחירת משאבות שעומדות בעומס

איך מתכננים תחנת שאיבה שתעמוד בלחצי הייצור של מפעל תעשייתי במשך שנים ללא תקלות? בעולם התעשייתי, תשובה שגויה לשאלה הזו עלולה לעלות לארגון מאות אלפי שקלים בזמן השבתה, ציוד פגום ותקלות שרשרת. תכנון תחנת שאיבה תעשייתית מצליחה דורש הבנה עמוקה של צורכי המפעל, ספיקה נדרשת, לחצי עבודה, איכות נוזלים ואמינות לאורך זמן. קבוצת דודי מערכות ומשאבות מים, שמובילה בתחום משאבות תעשייתיות בישראל, מציעה ייעוץ טכני מקיף לתכנון תחנות שאיבה למפעלים, תוך התמחות בסדרת CSB Vertical – משאבות אנכיות רב-דרגתיות שהפכו לסטנדרט בתעשייה הישראלית.

מדוע תכנון תחנת שאיבה תעשייתית דורש גישה שונה?

תחנת שאיבה תעשייתית אינה דומה למערכת שאיבה ביתית או מסחרית. המפעל דורש פתרון שמותאם לתנאי עבודה קשים, חום גבוה, נוזלים אגרסיביים, עבודה רצופה 24/7, ועמידה בסטנדרטים מחמירים. משאבת תעשייה צריכה להבטיח ספיקה מדויקת, לחץ עבודה יציב, צריכת אנרגיה מוגדרת וזמינות גבוהה.

בתכנון תחנת שאיבה למפעל, על המהנדס לשקול מספר גורמים קריטיים:

• ספיקת מים נדרשת – כמה מטר מעוקב לשעה נדרשים לתהליך הייצור
• לחץ עבודה – מה טווח הלחץ המינימלי והמקסימלי במערכת
• אורך צנרת והפרשי גובה – מה המרחק בין המשאבה לנקודות הצריכה
• אופי הנוזל – האם מדובר במים נקיים, מי תהליך, נוזלים כימיים או מי קירור
• טמפרטורת העבודה – האם המשאבה צריכה לעבוד בטמפרטורות גבוהות
• דרישות רציפות – האם נדרש גיבוי כפול או אפילו משולש

CSB Vertical – משאבה שנבנתה לתעשייה

CSB Vertical תעשייה היא סדרת משאבות צנטריפוגליות רב-דרגתיות בעלות עיצוב אנכי שחוסך מקום ומאפשר התקנה קומפקטית. המשאבות בנויות מנירוסטה AISI 304 או AISI 316, ומיועדות לתעשייה כבדה, מפעלי מים, מערכות קירור, מערכות כיבוי אש תעשייתיות ותהליכי ייצור מורכבים.

היתרונות המרכזיים של משאבה אנכית תעשייתית כמו CSB Vertical כוללים:

• עיצוב קומפקטי שחוסך שטח יקר במפעל
• יכולת עבודה בלחצים גבוהים – עד 16 בר ומעלה
• עמידות לקורוזיה ולתנאי עבודה קשים
• יעילות אנרגטית גבוהה עם צריכת חשמל מבוקרת
• תחזוקה נוחה – חלפים זמינים ותמיכה טכנית

שלבי תכנון תחנת שאיבה תעשייתית

שלב 1: ניתוח צרכים והגדרת דרישות

כל תכנון מתחיל בהבנת הצורך האמיתי של המפעל. מהנדס התהליך במפעל צריך לספק נתונים מדויקים על ספיקה נדרשת, לחץ עבודה, זמינות המערכת, אופי הנוזל וטמפרטורות. במפעלי תעשייה כבדה, למשל, נדרשים לעתים משאבת לחץ גבוה ליישומי ניקוי, קירור או אספקת מים לתהליכי ייצור קריטיים.

שלב 2: בחירת סוג המשאבה – CDLF או CSB Vertical?

בתעשייה קיימות מספר משפחות משאבות, ולכל אחת יתרונות וחסרונות. המשאבה הנפוצה ביותר היא המשאבה הצנטריפוגלית הרב-דרגתית, שמספקת לחץ גבוה וספיקה יציבה. בתוך קטגוריה זו, שתי האפשרויות העיקריות הן:

CDLF – משאבה אופקית רב-דרגתית, מתאימה למפעלים עם מקום מספיק ודרישות ספיקה גבוהות יחסית. היא קלה יותר לתחזוקה בגלל הגישה הנוחה, אבל תופסת יותר שטח.

CSB Vertical – משאבה אנכית רב-דרגתית, מתאימה במיוחד למפעלים שבהם שטח הוא מצרך יקר. היא חוסכת עד 70% משטח ההתקנה לעומת משאבה אופקית, ומספקת אותה רמת ביצועים. רוב תחנות השאיבה התעשייתיות החדשות בישראל עוברות ל-CSB Vertical בגלל היתרון הזה.

שלב 3: חישוב הספיקה והלחץ

על המתכנן לבצע חישובי הידראוליקה מדויקים. הספיקה (Q) נמדדת במטרים מעוקבים לשעה, והלחץ (H) נמדד במטרים או בבר. החישוב לוקח בחשבון:

• אורך צנרת ואובדני חיכוך
• הפרשי גובה בין המשאבה לנקודת הצריכה
• לחץ סטטי ודינמי
• מקדם בטיחות – בדרך כלל 10-15% מעל הצורך המדויק

מפעל מים, לדוגמה, עשוי לדרוש ספיקה של 50 מ"ק לשעה בלחץ של 8 בר. במקרה כזה, משאבת לחץ גבוה כמו CSB Vertical 8-30 תהיה בחירה אידיאלית.

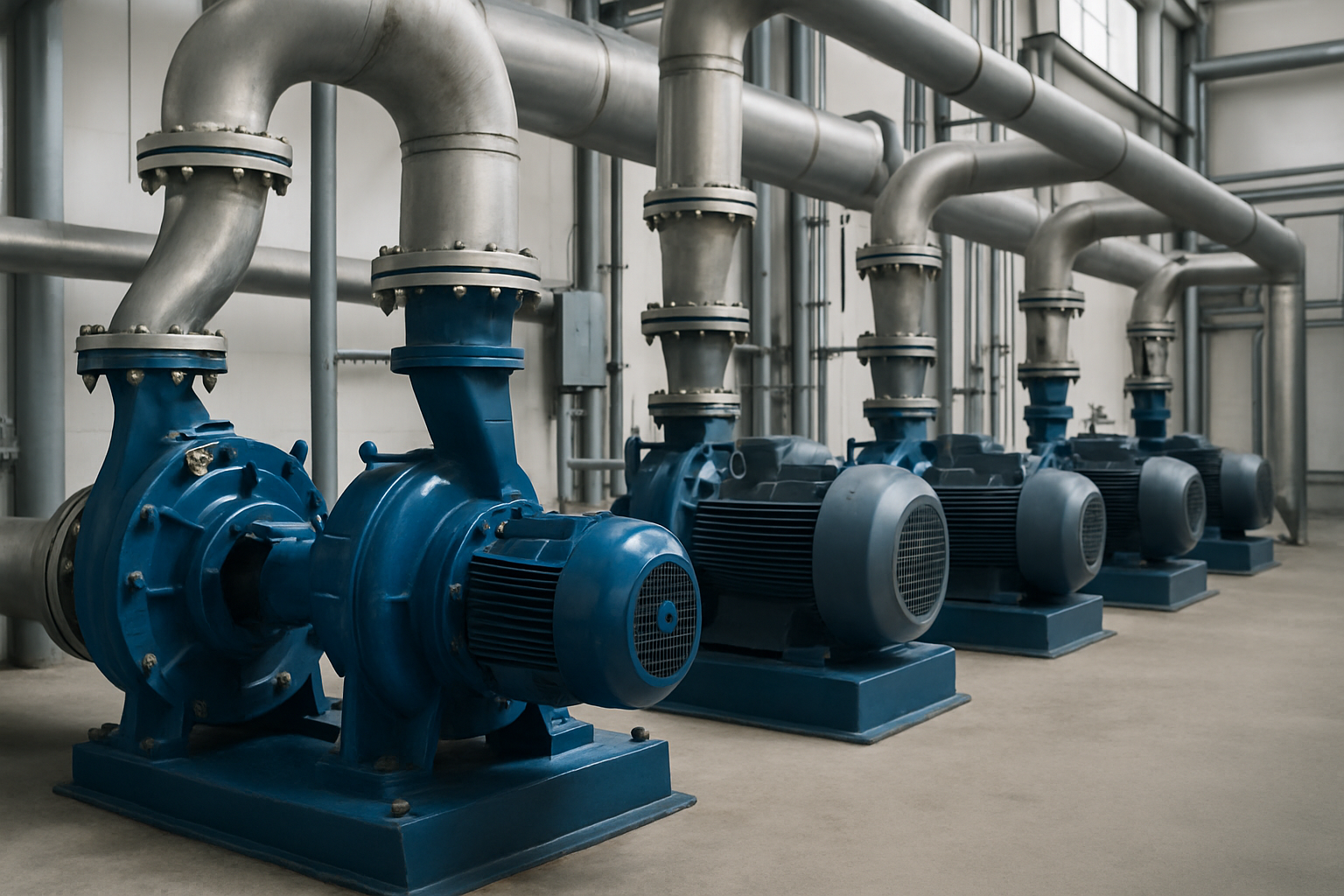

שלב 4: תכנון תחנת השאיבה – פריסה ותשתיות

תחנת השאיבה עצמה צריכה להיבנות בצורה שתאפשר תפעול ותחזוקה יעילים. המלצות מרכזיות:

• פריסה נגישה – מרווח מספיק סביב כל משאבה לטכנאי תחזוקה
• יחידת גיבוי – במפעלים קריטיים, נדרש לפחות שתי משאבות במקביל (duty + standby)
• מערכת בקרה ופיקוד – לוח פיקוד שמנהל את הפעלת המשאבות, מעבר אוטומטי בין יחידות, וניטור צריכת אנרגיה
• מיכל איזון – במקרים מסוימים, מיכל איזון יכול לשפר את יעילות המערכת ולמנוע פעולות מרובות של המשאבה
• מערכת סינון – הגנה על המשאבה מפני חלקיקים וזיהומים

תכנון מערכת בקרה לתחנת שאיבה תעשייתית

מערכת הבקרה היא המוח של תחנת השאיבה. היא אחראית על הפעלה אוטומטית, התאמת הספיקה והלחץ לתנאי עבודה משתנים, ואזעקות במקרה של תקלה. מערכת בקרה חכמה יכולה להגדיל את היעילות, להפחית צריכת אנרגיה ולמנוע תקלות יקרות.

רכיבי מערכת הבקרה

• לוח פיקוד חכם – מנהל את הפעלת המשאבות, קובע עדיפויות, ומבצע מעבר אוטומטי ליחידת גיבוי
• מד לחץ דיגיטלי – מעקב בזמן אמת אחר לחץ המים בצנרת
• מד ספיקה – ניטור כמות המים המועברת
• חיישני טמפרטורה – זיהוי התחממות יתר של המנוע
• אזעקות ואינדיקציות – התראות SMS או דואר אלקטרוני במקרה של תקלה

בעידן התעשייה 4.0, תחנות שאיבה מודרניות מחוברות לרשת האינטרנט ומאפשרות ניטור מרחוק ושליטה מלאה דרך ממשק ווב או אפליקציה.

מקרה בוחן: מפעל תעשייתי במרכז הארץ שעבר ל-CSB Vertical

מפעל פלסטיק גדול באזור המרכז התמודד עם בעיות תדירות בתחנת השאיבה שלו. המשאבות הישנות היו אופקיות, תפסו שטח רב, והתקלקלו תדיר בגלל קורוזיה וחוסר יעילות. המפעל פנה לקבוצת דודי מערכות לייעוץ.

לאחר ביקור במפעל וניתוח מעמיק, הומלץ למפעל על מעבר לשתי משאבות CSB Vertical 16-5, שמספקות ספיקה של 40 מ"ק לשעה בלחץ של 10 בר. היתרונות שהמפעל זכה להם:

• חיסכון של 60% בשטח חדר המשאבות
• הפחתה של 25% בצריכת חשמל
• הפחתה דרמטית בתקלות – מפעל ללא תקלה במשך 18 חודשים
• ניטור מרחוק של המשאבות דרך לוח פיקוד מתקדם

המפעל דיווח על תשואה על ההשקעה של פחות משנתיים וחצי.

טעויות נפוצות בתכנון תחנות שאיבה תעשייתיות

אפילו מהנדסים מנוסים עלולים לבצע טעויות יקרות בתכנון תחנות שאיבה. הנה כמה מהטעויות השכיחות:

1. בחירת משאבה בגודל לא נכון

משאבה גדולה מדי תצרוך יותר אנרגיה ותעבוד בנקודת עבודה לא יעילה. משאבה קטנה מדי לא תספק את הצורך, ותתקלקל מהר מאוד בגלל עומס יائר. חשוב לבצע חישובים מדויקים ולבחור משאבה שתעבוד בנקודת העבודה האופטימלית שלה.

2. התעלמות מאיכות המים

מים עם מלחים, חלקיקים או חומרים כימיים דורשים משאבות עם חומרי גלם מיוחדים. משאבה אנכית תעשייתית מנירוסטה AISI 316 תחזיק מעמד שנים רבות במים מלוחים, בעוד שמשאבה מברזל יצוק תקרוס תוך חודשים.

3. אי-תכנון גיבוי

במפעלים קריטיים, כמו מפעל מים או מפעל ייצור רפואי, הפסקת אספקת המים עלולה לגרום נזקים עצומים. חובה לתכנן לפחות יחידת גיבוי אחת, ובמקרים מסוימים אפילו שתיים.

4. אי-התאמת מערכת הבקרה

לוח פיקוד פשוט מדי לא יאפשר גמישות ובקרה מספקת. לוח פיקוד מורכב מדי יהיה יקר ובעייתי לתחזוקה. יש למצוא את האיזון הנכון.

תחזוקת תחנת שאיבה תעשייתית

גם תכנון מושלם לא יציל את המפעל אם לא תתבצע תחזוקה נכונה. תחזוקה מונעת היא המפתח לאורך חיים של תחנת השאיבה.

תחזוקה שבועית

• בדיקה ויזואלית של המשאבות – נזילות, רעש, רעידות
• בדיקת לחצים וטמפרטורות
• וידוא פעולת מערכת הבקרה

תחזוקה חודשית

• בדיקת מתיחות רצועות (במשאבות עם הנעה בעקיפין)
• בדיקת מידת השמנים ושומנים
• בדיקת מצב אטמים ואוגנים

תחזוקה שנתית

• פירוק חלקי של המשאבה ובדיקת שחיקה
• החלפת אטמים מכניים
• ניקוי יסודי של מערכת הצנרת
• כיול מחדש של חיישנים

קבוצת דודי מערכות ומשאבות מים מציעה חוזי תחזוקה שנתיים למפעלים, הכוללים ביקורי תחזוקה מתוכננים, זמינות טכנאים בחירום, וספקטור חלקי חילוף זמין.

למה לבחור ב-CSB Vertical למפעל שלכם?

CSB Vertical היא משאבה שהוכיחה את עצמה באלפי מפעלים ברחבי העולם. היא משלבת עיצוב קומפקטי, ביצועים גבוהים, עמידות לזמן ויעילות אנרגטית. בישראל, קבוצת דודי מערכות היא היבואן הרשמי של משאבות אלו, ומספקת תמיכה טכנית מלאה, הדרכה והתקנה.

אם אתם מתכננים תחנת שאיבה חדשה למפעל, או אם תחנת השאיבה הקיימת שלכם מתקשה לעמוד בדרישות – צרו קשר עם דודי משאבות מים לייעוץ טכני מקצועי. אנו נבצע ניתוח צרכים מלא, נמליץ על הפתרון האופטימלי, ונלווה אתכם עד להשלמת הפרויקט.

תכנון נכון של תחנת שאיבה תעשייתית הוא השקעה ארוכת טווח באמינות המפעל, ביעילות התפעולית ובחיסכון כלכלי משמעותי.
