אני זוכר את הבוקר ההוא בבניין משרדים חדש בהרצליה. המערכת התקינה, כל רכיבי הכיבוי במקום, ומנהל הפרויקט כבר ראה את עצמו חותם על טופס האכלוס. ואז – התרעת לחץ. המשאבה הראשית התנפלה לפעולה בפעימות כבדות, רק בגלל זליגה זעירה באחד מצמתי הצנרת. זה היה הרגע בו למדתי את אחת האמיתות הפשוטות והחשובות ביותר במערכות כיבוי אש: בלי Jockey Pump תקין ומדויק – כל המערכת נופלת.
מה בדיוק עושה ה-Jockey Pump ולמה הוא חיוני?
כשמדברים על מערכת ספרינקלר או מערכת הידרנטים, אנשים מתרכזים במשאבה הראשית. היא זו שנושאת את שם התקן, היא זו שנבחרת לפי NFPA, והיא זו שמופיעה ברישומים הרשמיים. אבל ה-Jockey Pump הוא זה שעובד 24/7. תפקידו הוא לשמור על לחץ קבוע בצנרת, למנוע את הירידה הקטנה והטבעית שנגרמת מנזילות מזעריות, שינויי טמפרטורה, או תנודות מערכתיות.
בלעדיו, כל נפילה של לחץ – גם אם זה רק 0.5 בר – תפעיל את משאבת כיבוי אש הראשית. זה אומר הפעלה לא נחוצה, בלאי מוקדם, צריכת חשמל מיותרת, ובעיקר – התרעות כוזבות שמציפות את מערכות הבקרה ומוציאות לפועל קריאות מיותרות. ה-Jockey Pump הוא בעצם המנגנון שמחזיר את הלחץ לנורמה עוד לפני שמישהו מבין שהיה נפילה.
כיצד בוחרים את ה-Jockey Pump הנכון?
בחירת משאבה למערכת כיבוי מסוג Jockey היא לא עניין של "מה שיש במלאי". היא צריכה להיות מכוילת במדויק לתחנת הכיבוי שלכם. בפועל, הדרישות הבסיסיות הן:
- הספק נמוך יחסית – הרבה יותר נמוך מהמשאבה הראשית, כיוון שהיא לא מיועדת לכבות שריפה, רק לשמור על הלחץ.
- לחץ גבוה מעט מהמשאבה הראשית – על מנת שה-Jockey Pump יוכל למלא את אזור העבודה שלו ולמנוע הפעלה מיותרת של המשאבה הראשית.
- ספיקה קטנה – די בספיקה של 1–3% מספיקת המשאבה הראשית כדי לכסות את הזליגות והתנודות הרגילות.
- התאמה לתקנים – ה-Jockey Pump צריך להתאים לדרישות NFPA 20 ולתקנות הישראליות (ת"י 1596).
בתכנונים של תחנת כיבוי גדולה, אני ממליץ תמיד על מערך כפול – Jockey ראשי וגיבוי. זה מגדיל את האמינות, במיוחד בבניינים גבוהים או בפרויקטים מורכבים עם מספר רב של ראשי ספרינקלר.
בחירת ציוד: CSB Vertical כפתרון מותאם

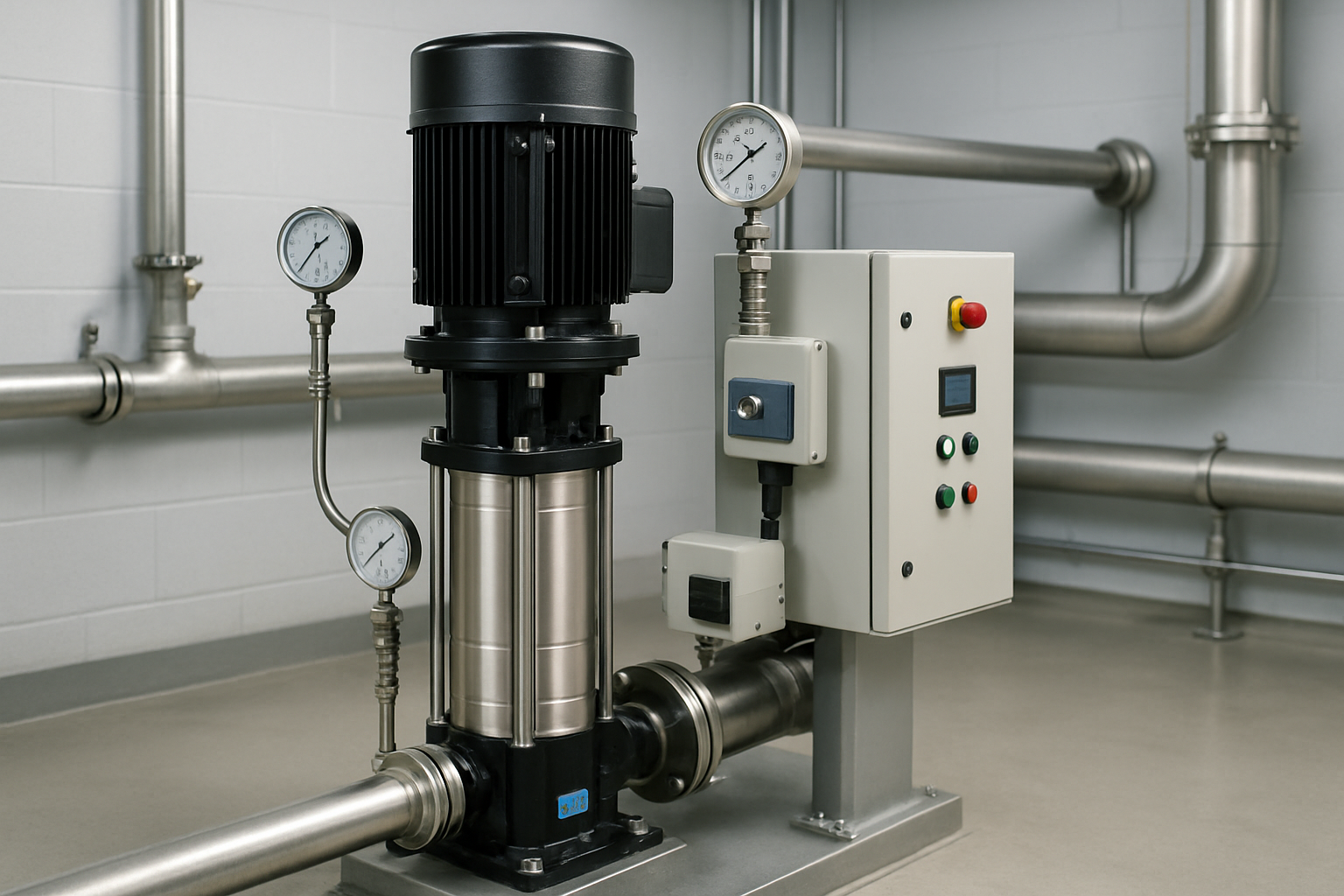

במהלך השנים ראיתי לא מעט קונפיגורציות של Jockey Pump, וגילתה שאחד הפתרונות היעילים ביותר הוא משאבה אנכית מסוג CSB Vertical. זו משאבה רב-דרגתית צנטריפוגלית שמתאימה בול למשימה של Jockey בזכות מספר תכונות ייחודיות:
- תפוסת מקום מינימלית – מתאימה לחדרי משאבות קומפקטיים.
- עמידות גבוהה – עשויה מחומרים תעשייתיים שמאפשרים עבודה רציפה.
- מהימנות מוכחת – תואמת לדרישות NFPA 20 וממליצים עליה גם במערכות שנבנו לפי התקן הישראלי.
- קלות שירות – נגישות לחלקים מכניים ולאטמים במקרה של צורך בתחזוקה.
כשאני מתכנן תחנת שאיבה ייעודית לכיבוי אש, ה-CSB Vertical היא הבחירה הראשונה שלי למשאבת Jockey. היא משולבת בצורה חלקה עם לוחות הבקרה המודרניים, מאפשרת מעקב מדויק אחר הלחץ בזמן אמת, ומבטיחה תפקוד יציב גם בתנאים מאתגרים.
תכנון ויישום במערכת כיבוי
ה-Jockey Pump אינו רכיב שעומד בפני עצמו. הוא חלק אינטגרלי ממערך השאיבה, וחייב להיות מחובר בצורה נכונה ללוח הבקרה ולמערכת הניטור. תכנון תקין כולל:
חיבור חשמלי נפרד
ה-Jockey Pump חייב להיות מופעל ממעגל חשמלי נפרד מהמשאבה הראשית, כדי למנוע עומסים והתנגשויות במצבי הפעלה בו-זמנית.
לוח בקרה עם לוגיקת עבודה ברורה
הלוח צריך לזהות מתי הלחץ יורד, להפעיל את ה-Jockey, ולעקוב אחרי חזרה לטווח התקין. רק אם ה-Jockey לא מצליח להשיב את הלחץ – הלוח יפעיל את המשאבה הראשית.
התקנת מד לחץ דיגיטלי
כדי לוודא שה-Jockey עובד בטווח הנכון, מומלץ להתקין מד לחץ מתקדם שמאפשר לקרוא במדויק ערכים ולהתריע במקרה של סטייה.
מערך בדיקות תקופתיות
גם אם ה-Jockey נראה שקט ועובד בלי בעיות, הוא צריך להיבדק פעם בחודש – להפעלה ידנית, בדיקת לחץ, וודא שהוא מגיב במהירות לשינויים קטנים.
Jockey Pump בבניין מגורים מול בניין מסחרי
בבניין מגורים רגיל, בדרך כלל מספיק Jockey Pump אחד בהספק נמוך יחסית – לרוב בטווח של 0.5–1.5 כ"ס. המערכת פשוטה, מספר הראשים מוגבל, והזליגות מינימליות.
לעומת זאת, בפרויקט מסחרי גדול או תעשייתי – למשל מרכז קניות, מלון, או מחסן לוגיסטי – מספר הראשים במערכת ספרינקלר עשוי להגיע לאלפים, והרשת עצמה משתרעת על קילומטרים של צנרת. כאן, לעיתים נדרש יותר מ-Jockey אחד, או משאבת Jockey בהספק גבוה יותר, וכמובן – מערכת ניטור מתקדמת שמודדת את הלחץ בכמה נקודות במקביל.
בדיקות תקופתיות והיערכות לאישור
מערכת כיבוי אש לא מקבלת אישור לתפעול בלי שכל הרכיבים, כולל ה-Jockey Pump, נבדקים ועומדים בדרישות התקן. הבדיקה כוללת:
- הפעלה ידנית ווידוא זמן תגובה
- מדידת לחץ בעומס מינימלי ומקסימלי
- וידוא שה-Jockey מצליח להחזיר את המערכת ללחץ העבודה בפרק זמן סביר
- בדיקת תקינות מד הלחץ וחיישנים נלווים
- תיעוד מלא של נתוני הבדיקה ללוח הפיקוד
ללא בדיקה מסודרת של ה-Jockey Pump, לא תוכלו לקבל אישור תעודת גמר או אישור כיבוי אש לפני אכלוס. זה לא "נחמד לעשות" – זו חובה רגולטורית מוחלטת.
תחזוקה שוטפת – המפתח לאורך חיים
ה-Jockey Pump הוא המנוע שעובד הכי הרבה שעות במערכת הכיבוי. בעוד שהמשאבה הראשית עשויה להפעיל רק בבדיקות תקופתיות, ה-Jockey מופעל מדי יום – לפעמים מספר פעמים ביום. לכן, תחזוקה נכונה היא קריטית:
- שמן והחלפת מסבים – לפי לוח זמנים של היצרן
- ניקוי פילטר כניסה – במערכות עם מים קשים או מאגרים ישנים, לכלוך עלול לחסום את הזרימה
- בדיקת אטמים – נזילות קטנות עלולות להוביל להפעלה מחזורית מיותרת
- כיול בקר הלחץ – במיוחד אם יש עדות להפעלות תכופות
בחברות שמתחזקות מערכות כיבוי באופן שגרתי, נהוג לשלב את בדיקת ה-Jockey בביקורים החודשיים או הרבעוניים. אני ממליץ למנהלי נכסים לא להסתפק בבדיקה חזותית בלבד – כדאי להריץ את המשאבה, לראות שהלחץ עולה במהירות, ולוודא שהיא עוצרת אוטומטית כשמגיעה לנקודת העבודה.
טעויות נפוצות בבחירה ובהתקנה
בשנות עבודתי פגשתי לא מעט פרויקטים עם Jockey Pump שהותקן בצורה לא נכונה. הנה כמה מהטעויות החוזרות:
בחירת הספק גבוה מדי
לפעמים מהנדסים חושבים ש"יותר זה טוב יותר", ומתקינים Jockey עם הספק דומה למשאבה הראשית. התוצאה: המשאבה הראשית כמעט לא נכנסת לפעולה, וזה יוצר בעיה בבדיקות ובזמן שריפה אמיתית.
חיבור לא נכון למד לחץ
כשמד הלחץ לא ממוקם נכון בצנרת, או שהוא מחובר בצורה שגורמת לקריאות לא מדויקות – ה-Jockey עלול להפעיל או להפסיק בנקודות לא נכונות, וזה מוביל למערכת לא יציבה.
התעלמות מדרישות התקן
תקן NFPA 20 דורש שה-Jockey יספק לחץ גבוה ב-10–20 PSI מהמשאבה הראשית במצב סגור. לפעמים זה לא מתבצע בפועל, ואז כל המערכת נכשלת בבדיקה.
אי-התקנת גיבוי
בפרויקטים גדולים, במיוחד בבנייני ציבור ותעשייה, אי-התקנת Jockey גיבוי היא סיכון. אם ה-Jockey היחיד נכשל – הלחץ יורד, המשאבה הראשית נכנסת לפעולה לעיתים קרובות מדי, והתוצאה היא בלאי מוקדם וסיכונים תפעוליים.
Jockey Pump ומערכות NFPA – ההתאמה המושלמת
תקן NFPA 20 מגדיר במפורש את הדרישות מה-Jockey Pump. הוא צריך לספק ספיקה נמוכה (בדרך כלל לא יותר מ-1% מספיקת המשאבה הראשית), אך לחץ גבוה יותר – בדיוק כדי למלא את "החלל" בין הירידה הטבעית ללחץ המערכת לבין הנקודה שבה המשאבה הראשית מופעלת.
כשמתכננים מערכת עם CSB Vertical בתפקיד Jockey, אני מוודא שהיא מותאמת בדיוק לדרישות אלו. המשאבה הזו מסוגלת לספק לחצים גבוהים יחסית (עד 16 בר ויותר במודלים מסוימים), תוך שמירה על ספיקה נמוכה – בדיוק מה שנדרש.
יתרון נוסף הוא שה-CSB Vertical היא משאבה שמיוצרת בסטנדרטים אירופאיים ומוכרת בכל העולם, כך שהיא עומדת גם בדרישות הישראליות וגם בדרישות הבינלאומיות – מה שחשוב מאוד בפרויקטים של חברות רב-לאומיות או בבניינים שמיועדים לשוכרים בינלאומיים.
לסיכום: Jockey Pump הוא לא "תוספת" – הוא הכרח
אם אתם מתכננים תחנת כיבוי חדשה, משפצים מערכת ישנה, או מתכוננים לאישור כיבוי לפני אכלוס – אל תזלזלו ב-Jockey Pump. הוא לא רק חוסך לכם הפעלות מיותרות של המשאבה הראשית; הוא שומר על יציבות המערכת, מונע התרעות כוזבות, ומבטיח שברגע שתהיה שריפה אמיתית – הכל יהיה מוכן ויעבוד כמו שצריך.
בחירה נכונה של ה-Jockey – במיוחד כשמדובר במשאבה מוכחת כמו CSB Vertical – היא השקעה קטנה שמשתלמת פי כמה. היא חוסכת עלויות תחזוקה, מאריכה את חיי המשאבה הראשית, ומבטיחה שהמערכת תעמוד בכל בדיקה ובכל תרחיש.
אם אתם זקוקים לייעוץ מקצועי בתכנון מערכת כיבוי, בחירת Jockey Pump מתאים, או שדרוג של מערכת קיימת – צרו קשר עם דודי משאבות מים. אנחנו כאן כדי לוודא שכל רכיב במערכת הכיבוי שלכם יהיה מותאם, מאושר, ומוכן לפעולה – בכל רגע נתון.
