על פי נתוני NFPA, כ-85% מכשלי מערכות כיבוי אש נובעים מבעיות לחץ שאפשר היה למנוע. במרכז התמונה הזו עומדת רכיבה קטנה יחסית שרבים מתעלמים ממנה — Jockey Pump, או משאבת האיזון. למרות שרוב האנשים מכירים את משאבת הכיבוי הראשית ואת מערכת הספרינקלרים, מעטים מבינים עד כמה המשאבה הקטנה הזו קריטית להבטחת המוכנות המלאה של המערכת.
מה זה Jockey Pump ולמה היא חיונית

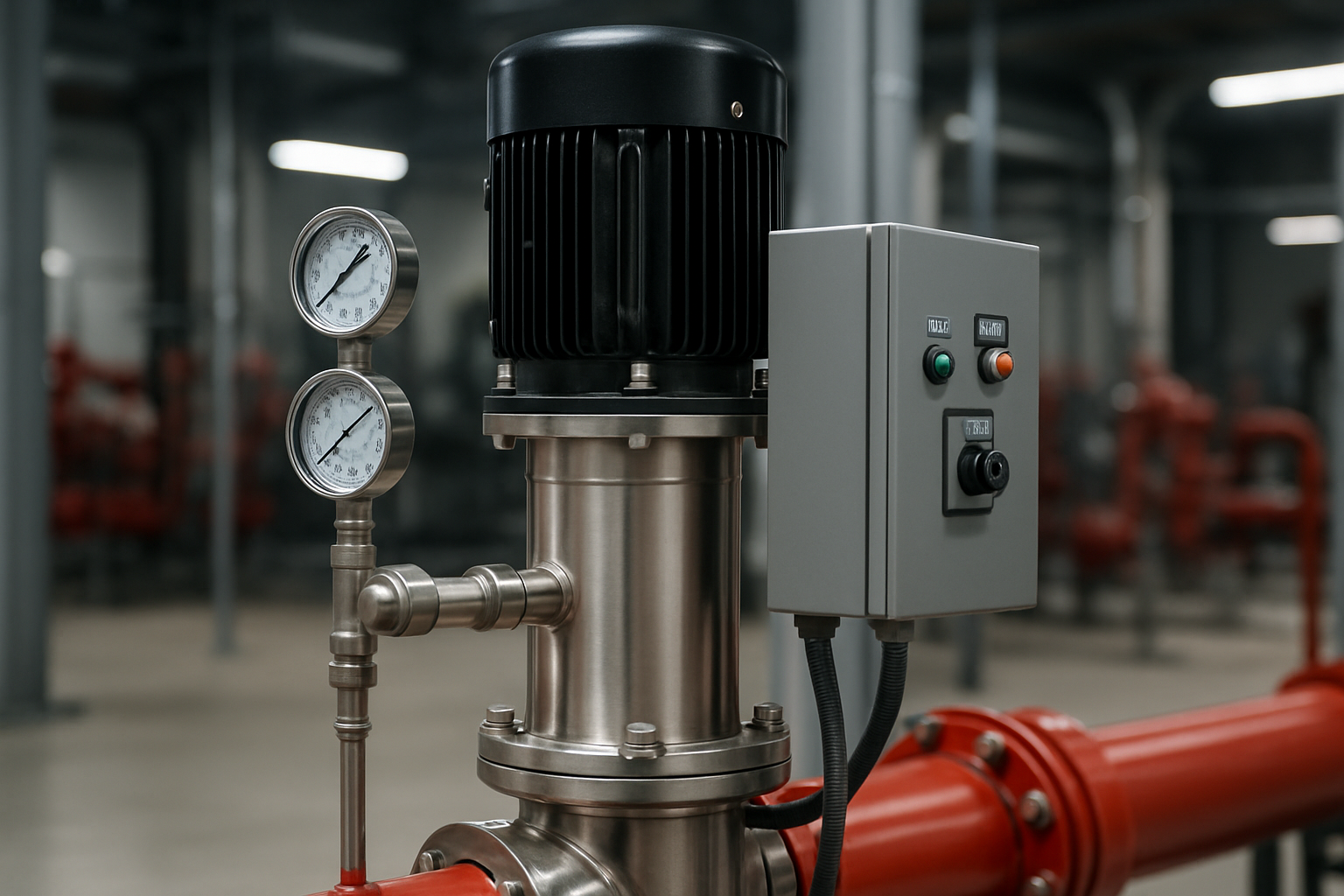

Jockey Pump היא משאבה קטנה וצנועה שתפקידה לשמור על לחץ קבוע ויציב בתוך מערכת כיבוי האש. בעוד שמשאבת הכיבוי הראשית נדרשת להפעיל את כל מערכת הספרינקלר במקרה של שריפה, הג'וקי פאמפ עובדת ללא הרף ברקע כדי למנוע הפעלה מיותרת של המשאבה הראשית בגלל ירידות לחץ קטנות.
תחנת כיבוי טיפוסית מורכבת משלושה מרכיבים עיקריים:
- משאבת כיבוי אש ראשית — מספקת את הספיקה והלחץ הנדרשים בזמן שריפה
- Jockey Pump — שומרת על הלחץ השוטף במערכת
- מאגר מים — מספק את המים למערכת הכיבוי
בלי Jockey Pump תקינה, כל נזילה קטנה או שינוי טמפרטורה יגרום להפעלת המשאבה הראשית — דבר שיקצר את חיי השירות שלה, יגדיל את עלויות התחזוקה ויפגע באמינות הכוללת של המערכת.
כיצד Jockey Pump עובדת: העיקרון הטכני
מערכת הספרינקלר בבניין מגורים או מסחרי נדרשת לשמור על לחץ מינימלי בכל עת — בדרך כלל בין 7 ל-10 בר, תלוי בתקנות המקומיות ובעיצוב המערכת. כאשר הלחץ יורד מתחת לנקודת ההגדרה (בגלל נזילה מיקרוסקופית, התפשטות תרמית, או שימוש בהידרנטים לבדיקות), לוח הפיקוד מפעיל את ה-Jockey Pump.
המשאבה מזרימה כמות קטנה של מים למערכת עד שהלחץ חוזר לרמה הנכונה, ואז היא נכבית אוטומטית. התהליך הזה יכול לקרות עשרות פעמים ביום — והוא נועד למנוע הפעלה של משאבת הכיבוי הראשית, שנועדה רק לשעת חירום.
איך זה שונה ממשאבת הכיבוי הראשית?
בעוד שמשאבת הכיבוי הראשית יכולה לספק מאות ליטרים לדקה בלחץ גבוה, ה-Jockey Pump מתוכננת לספק ספיקה נמוכה — בדרך כלל בין 10 ל-30 ליטר לדקה — מספיק כדי לפצות על נזילות קטנות אבל לא יותר. זה מבטיח שאם יש זליגה משמעותית או הפעלת ספרינקלר אמיתית, הלחץ ירד מספיק מהר כדי להפעיל את המשאבה הראשית.
בחירת Jockey Pump הנכונה למערכת כיבוי
לא כל Jockey Pump מתאימה לכל מערכת. הבחירה תלויה בכמה פרמטרים קריטיים:
1. לחץ העבודה הנדרש
על פי תקני NFPA, ה-Jockey Pump צריכה לעבוד בלחץ גבוה יותר מאשר משאבת הכיבוי הראשית — בדרך כלל 0.5-1 בר מעל נקודת ההפעלה של המשאבה הראשית. אם מדובר במערכת ספרינקלר בבניין מגורים של 10 קומות שדורשת 9 בר, ה-Jockey Pump תוגדר לעבוד ב-9.7 בר.
2. ספיקה מתאימה
הספיקה צריכה להיות מספקת כדי לפצות על נזילות קטנות, אבל לא גדולה מדי — כדי שבמקרה של נזילה משמעותית או הפעלת ספרינקלר, המשאבה הראשית תופעל במהירות. מומחי NFPA ממליצים על ספיקה שהיא כ-1% מהספיקה של המשאבה הראשית.
3. התאמה לתקנות ישראליות
בישראל, תקנות מערכות כיבוי בבנייני מגורים מחייבות התקנת Jockey Pump בכל מערכת כיבוי סטטית. התקנה תואמת T.I. 1596 מחייבת שהמשאבה תהיה בעלת אישור FM או UL, ושתותקן בחדר משאבות ייעודי עם גישה נוחה לתחזוקה.
4. סוג המשאבה — CSB Vertical או אחרת
משאבות מסוג CSB Vertical הפכו לבחירה פופולרית במיוחד עבור Jockey Pump בשל היתרונות שלהן:
- תפיסת מקום קטנה — בניית ציר אנכית חוסכת שטח יקר בחדר המשאבות
- רעש נמוך — חשוב כשמדובר במשאבה שעובדת בתדירות גבוהה
- תחזוקה פשוטה — גישה קלה למרכיבים ללא צורך בפירוק צנרת
- אמינות גבוהה — בניה איכותית שמתאימה לעבודה רציפה
תכנון תחנת שאיבה ייעודית לכיבוי עם Jockey Pump
תחנת שאיבה ייעודית לכיבוי אש היא המוח והלב של מערכת הכיבוי. התכנון הנכון שלה כולל כמה שלבים קריטיים:
מיקום ונגישות
חדר המשאבות צריך להיות ממוקם בקרבת מאגר המים ובמקום נגיש לתחזוקה שוטפת ולבדיקות תקופתיות. על פי התקנות, החדר חייב להיות מוגן מפני אש, עם דלת אש ותאורה חירום.
חיבור חשמלי ולוח פיקוד
ה-Jockey Pump מחוברת ללוח פיקוד ייעודי שמנטר את הלחץ במערכת ומפעיל את המשאבה בהתאם. הלוח חייב לכלול:
- מד לחץ מדויק
- מפסק לחץ (pressure switch)
- מנורות אזהרה למצב תקלה
- מונה שעות עבודה
- התראות מרחוק (במערכות מתקדמות)
אינטגרציה עם מערכת הכיבוי הכוללת
החיבור בין ה-Jockey Pump למשאבת הכיבוי הראשית חייב להיות מתוכנן בקפידה. הגדרות הלחץ צריכות להיות כאלה ש-Jockey Pump תכבה לפני שהמשאבה הראשית תופעל, אבל עם מרווח בטיחות מספק.
תחזוקת Jockey Pump — בדיקות תקופתיות חובה
אפילו המשאבה הטובה ביותר לא תעבוד כראוי בלי תחזוקה נכונה. על פי תקני NFPA 25, נדרשות הבדיקות הבאות:
בדיקה שבועית
בדיקה חזותית של מד הלחץ ולוח הפיקוד. יש לוודא שהמשאבה עובדת והלחץ במערכת תקין.
בדיקה חודשית
- בדיקת הפעלה ידנית של המשאבה
- בדיקת הגדרות לחץ (start/stop pressure)
- בדיקה שאין נזילות סביב המשאבה
- רישום שעות העבודה ותדירות ההפעלות
בדיקה שנתית מקיפה
בדיקה זו חייבת להתבצע על ידי טכנאי מוסמך וכוללת:
- בדיקת ביצועים מלאה (flow test)
- בדיקת מצב האימפלר והאטמים
- כיול מחדש של מפסקי הלחץ
- בדיקת בידוד חשמלי ומצב המנוע
- תיעוד מלא לפי תקן T.I. 1596
תקלות נפוצות ב-Jockey Pump וכיצד למנוע אותן
הפעלות תכופות מדי
אם המשאבה נדלקת וכבה כל כמה דקות, זה סימן לבעיה — נזילה במערכת, הגדרת לחץ שגויה, או בעיה במפסק הלחץ. התופעה הזו מקצרה את חיי המשאבה ומגדילה את הסיכון לכשל.
המשאבה לא מפסיקה לעבוד
אם המשאבה עובדת ללא הפסקה ולא מצליחה להגיע ללחץ הנדרש, יש לבדוק נזילה משמעותית במערכת, בעיה במשאבה עצמה (אימפלר שחוק, אטמים פגומים), או אספקת מים לא מספקת.
רעש או רטט יוצאי דופן
רעש חריג יכול להצביע על cavitation (בועות אוויר במשאבה), מיסבים שחוקים, או בעיה מכנית אחרת. יש לטפל בבעיה מיד כדי למנוע נזק רציני.
CSB Vertical ב-Jockey Pump — מה היתרונות?
משאבות CSB Vertical הפכו לסטנדרט בתחנות כיבוי מודרניות מכמה סיבות:
- חיסכון במקום — בניה אנכית מאפשרת התקנה גם בחדרי משאבות קטנים
- התקנה קלה — פחות צנרת, פחות אביזרים, התקנה מהירה יותר
- יעילות אנרגטית — בנייה מתקדמת מפחיתה צריכת חשמל
- תחזוקה נוחה — ניקוי והחלפת חלקים ללא פירוק מלא
- אמינות — תכנון איכותי המתאים לעבודה במשך שנים רבות
בשילוב עם משאבת כיבוי ראשית איכותית ומאגר מים מתוחזק כראוי, משאבת Jockey Pump מסוג CSB Vertical מספקת פתרון מלא, אמין ועמיד לאורך זמן.
אישורים ובדיקות — מה צריך לדעת לפני אכלוס
לפני קבלת אישור אכלוס לבניין חדש, מערכת הכיבוי — כולל ה-Jockey Pump — חייבת לעבור שורה של בדיקות ואישורים:
- אישור מכון התקנים — ודא שכל הרכיבים עומדים בתקן T.I. 1596
- בדיקת קבלה (commissioning test) — בדיקת ביצועים מלאה של כל המערכת
- אישור יועץ בטיחות אש — מסמך חובה לקבלת טופס 4
- תיעוד מלא — ספר מערכת, הוראות תחזוקה, תעודות ציוד
הליך האישור עשוי להימשך מספר שבועים, ולכן חשוב לתכנן אותו מראש ולוודא שכל הציוד מותקן כראוי.
סיכום — למה Jockey Pump היא לא "רק עוד משאבה"
ה-Jockey Pump עשויה להיראות כמו רכיב משני בתחנת הכיבוי, אבל המציאות שונה לחלוטין. היא השומרת הראשונה על אמינות המערכת, היא שמבטיחה שהמשאבה הראשית תהיה מוכנה לפעולה בכל רגע, והיא שמונעת בזבוז אנרגיה והתשה מיותרת של הציוד.
בחירה נכונה של Jockey Pump — בהתאמה לתקני NFPA ולתקנות הישראליות, עם התקנה מקצועית ותחזוקה שוטפת — מבטיחה מערכת כיבוי אמינה שתגן על חיי האנשים והנכס לאורך שנים רבות.
